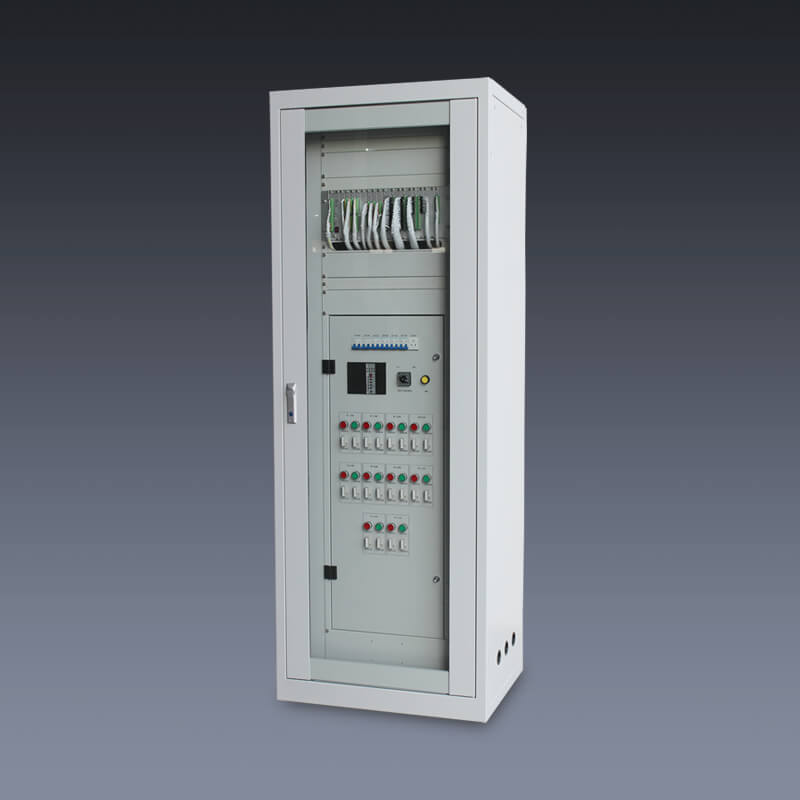

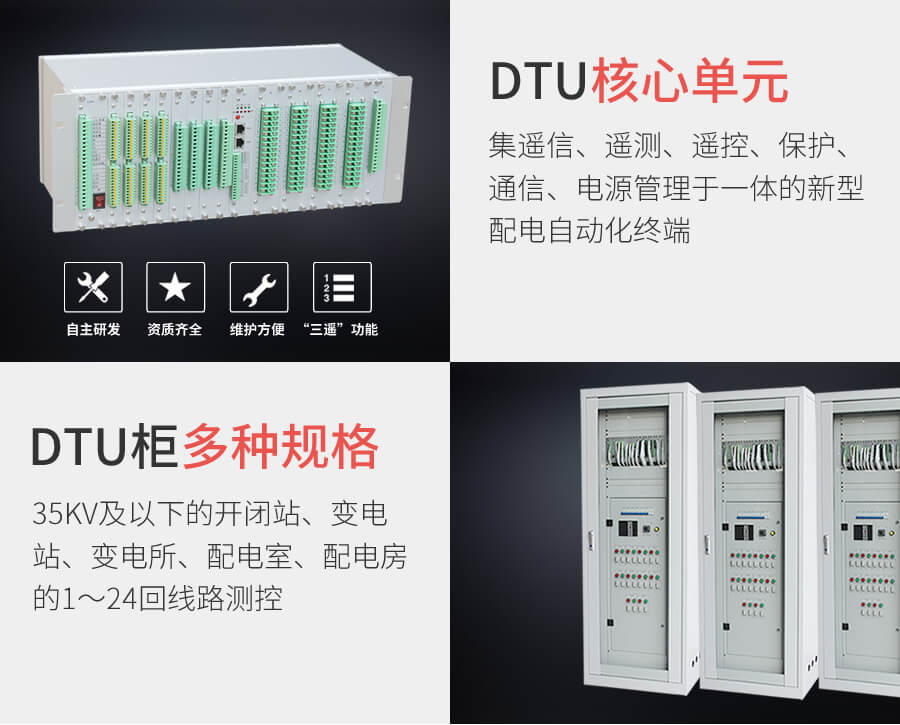

DTU配網自動化終端是聚仁電力研發出的全新一代配電終端。具有靈活組態配置功能、WEB 發布功能、獨立保護插件功能。是集成DTU、線路保護 及通信設備管理于一體的新型配電網自動化終端。DTU配電終端的功能模塊能實時監測10~35KV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，并能完成遙信、遙測、遙控功能，實現配網自動化的實時監控。

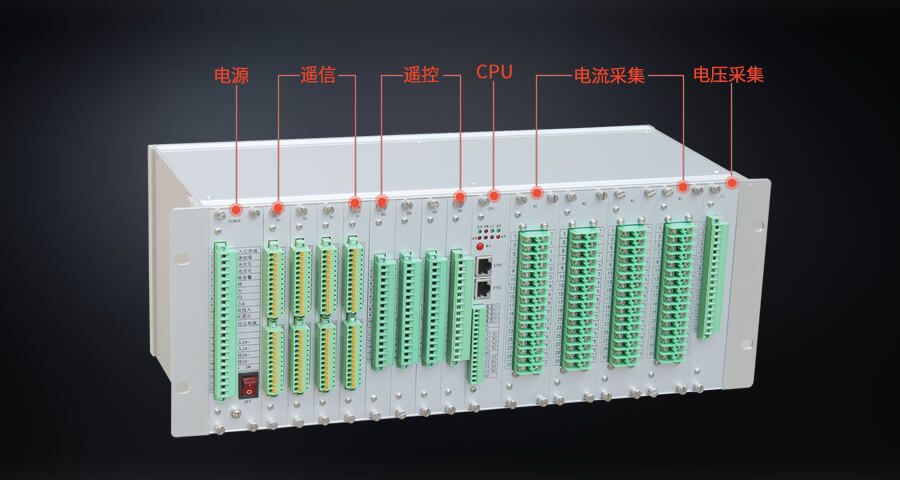

一體式設計 采用模塊化一體式設計，遙信、遙測、遙控、通信、電源管理于一體，配網終端DTU采用插拔式結構設計。
故障檢測功能 DTU可靈活設置定值，實現電壓越上限、電壓越下限、零序電壓越限、涌流閉鎖、零序電流過流等功能。
高性能軟件平臺 32位微處理器和實時嵌入式操作系統為平臺，綜合使用了各種硬件、軟件的技術。
安裝方式 DTU站所終端核心單元采用標準機箱，支持前、后接線，整機具備多種結構形式，適合落地、壁掛、柜體等多種安裝方式。
通訊功能 DTU可與SCADA（數據采集及監控）系統、配電自動化主站、配電自動化二級主站或變電站監控系統通信。

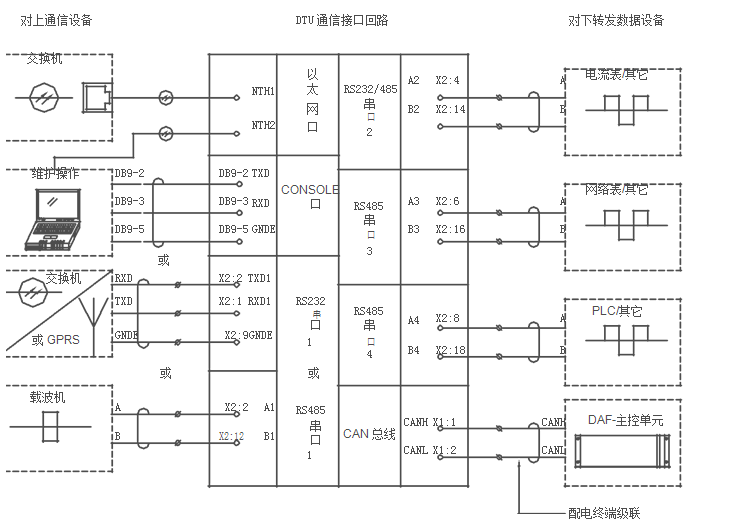

接口豐富 配備2路標準RJ45接口、自適應的網絡接口和4路標準串口支持RS232和RS485。
01
02
03
04
| 交流采樣 | |||
| 額定電壓 | 100V、220V | ||
| 額定電流 | 5A（額定電流為1A的必須在定貨是注明） | ||
| 測量精度 | 電流、電壓：0.5% | ||
| 有功、無功、功率因數：1% | |||
| 頻率：0.01Hz | |||
| 直流采樣 | |||
| 直流電壓測量范圍 | 0~60V | ||
| 遙信開入 | |||
| 單板容量 | 24路，可根據需要擴容至4塊 | ||
| 信號輸入方式 | 有源接點 | ||
| 輸入回路 | 采用光電隔離 | ||
| 開入電源 | DC24V | ||
| SOE分辨率 | 小于2毫秒 | ||
| 事故時遙信變位傳送時間 | 小于1秒 | ||
| 防抖動時間 | 可通過軟件設置0～60000毫秒 | ||
| 遙控輸出 | |||
| 單板容量 | 8點（4路），可根據需要擴容至4塊 | ||
| 輸出方式 | 繼電器常開節點 | ||
| 輸出時間 | 默認2000毫秒、可設定輸出時間 | ||
| 接點容量 | AC250V,10A；DC48V,8A | ||
| 電源 | |||
| 輸入電源 | 直流24V/48V；允許偏差+15%～-20%；電壓紋波不大于5% | ||
| 后備電源 | 采用24V/48V電池組（鉛酸或鋰離子）容量可根據要求定制 | ||
| 通訊 | |||
| 網絡口 | 2路標準RJ45口，10M/100M自適應。 | ||
| 串口 | 4路標準串口，支持RS232和RS485。后備電源 | ||
| 通訊參數 | 波特率：300～115200bps | ||
| 數據位：8位 | |||
| 校驗位：無校驗、偶校驗、奇校驗 | |||
| 停止位：1位 | |||
| 通信協議串口 | 串行接口：DL/T634.5101-2002/IEC608-70-5-101:2002、CDT協議 | ||
| 以太網絡接口：DL/T634.5104/IEC60870-5-104、101協議 | |||
| 通信方式 | 支持基于光纖的網絡通信方式 | ||
| 支持電力載波通信方式 | |||
| 支持無線通信(GPRS/CDMA) | |||
