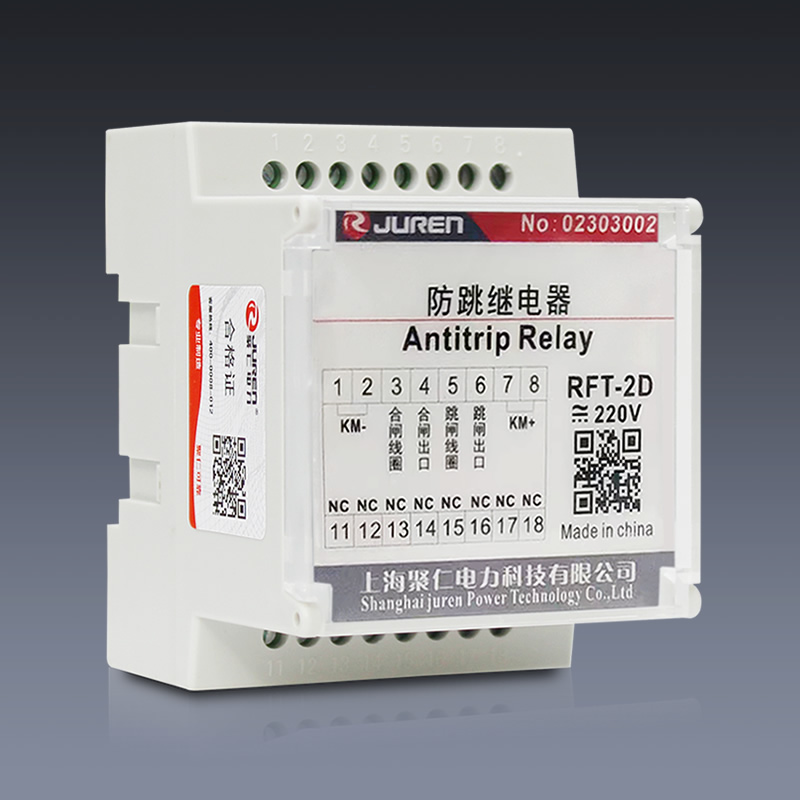

RFT-D系列防跳繼電器

所屬類別：中間繼電器

AC電壓范圍

110V、220V

DC電壓范圍

110、220V

電源端子

1-2（KM-） 7-8（KM+）

浪涌沖擊

Ⅳ級

防護等級

IP20

安裝方式

35mm

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RFT-D系列防跳繼電器概述

在有跳閘命令時，啟動防跳繼電器（FTJ)，啟動防跳功能。開關防跳回路是為了在發生手動電合開關時，線路有故障使保護動作導通跳閘回路，或者跳閘出口接點卡死而造成開關的跳躍，從而損壞開關或?qū)ο到y(tǒng)造成沖擊。防跳繼電器是與微機保護裝置配合，實現斷路器防跳功能的繼電器。防跳繼電器分為110V和220V兩種，訂貨時默認與工作電源220V（防跳繼電器不能在DC48V電壓系統中使用，此時建議客戶使用斷路器自身的防跳功能）。

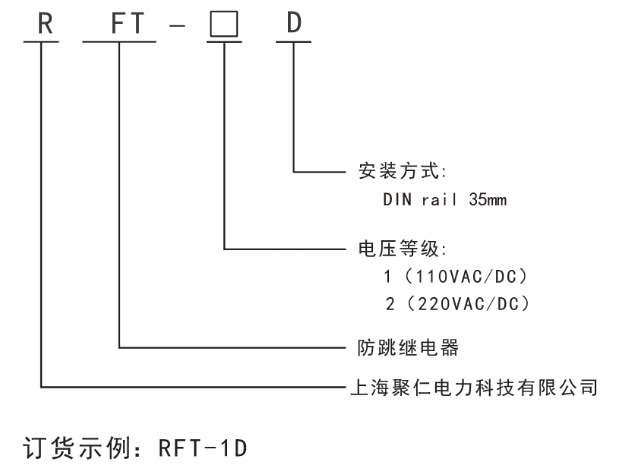

RFT-D系列防跳繼電器型號及含義

RFT-D系列防跳繼電器測試步驟

1、在綜保帶防跳的前提下，手分一次、手合一次，若斷路器可正常分合，則初步判斷斷路器沒有帶防跳；
2、待確認斷路器沒有帶防跳后，手動合閘，然后做一次保護跳（且保護跳閘電流不除），此時做一次手合，若斷路器先合一次，再分閘，則代表防跳功能觸發；
3、待確認斷路器沒有帶防跳后，手動合閘，此時斷路器合上，且手動合閘信號不撤除此時短接手動分閘接點，斷路器分閘，則代表防跳功能觸發。

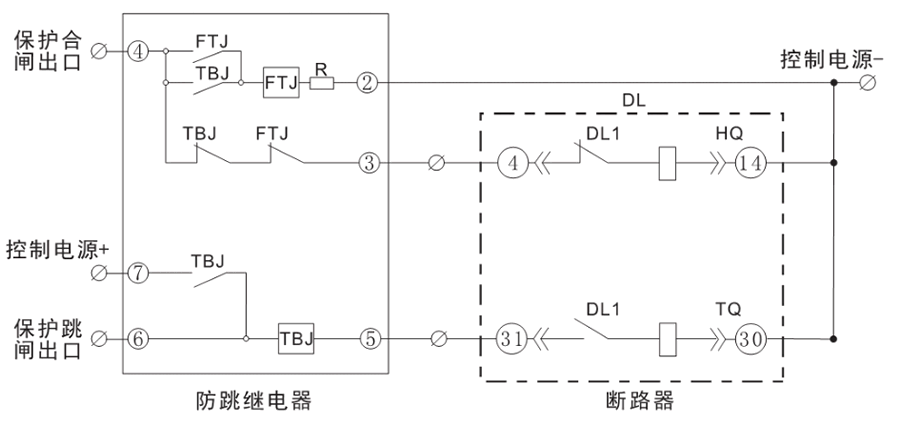

RFT-D系列防跳繼電器原理接線圖

RFT-D系列防跳繼電器技術參數

AC電壓范圍

110V、220V

DC電壓范圍

110、220V

電源端子

1-2（KM-） 7-8（KM+）

浪涌沖擊

Ⅳ級

防護等級

IP20

安裝方式

35mm

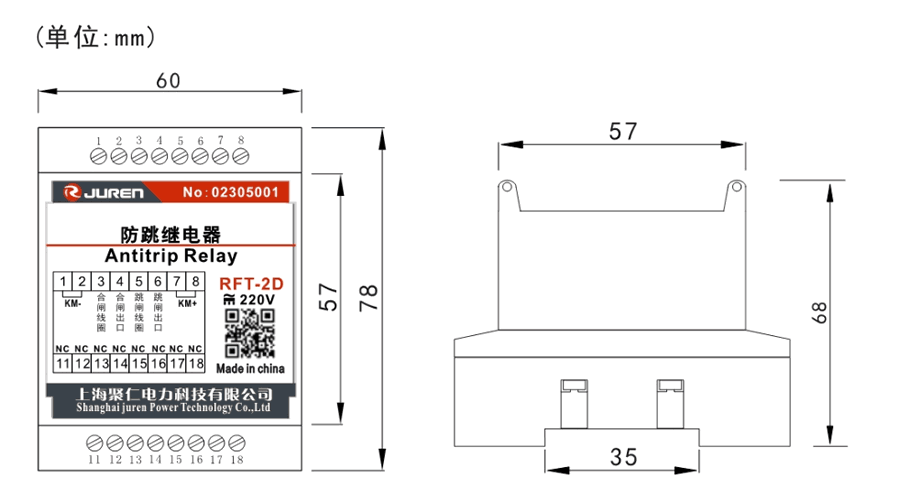

RFT-D系列防跳繼電器外形尺寸
