JL-33電流繼電器

文章類別：JL型靜態電流繼電器

文章概述

產品型號：JL-33電流繼電器
觸點形式：2常閉
整定范圍：1~99.9A
殼體結構：嵌入式插拔安裝結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JL-33電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。JL-33采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大，從100~300V均能可靠工作。

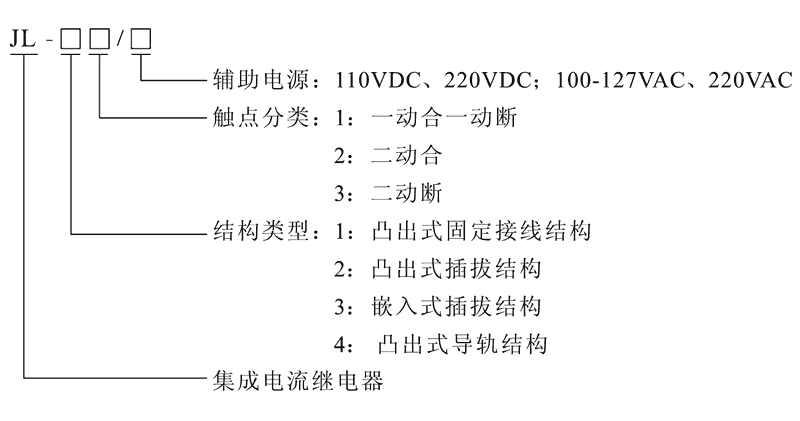

型號及含義

原理圖

JL-33電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JL-33處于不動作狀態。原理如下圖所示：

JL-33工作原理圖

JL-33電流繼電器整定范圍和觸點數量

型號	電流整定范圍	觸點形式	額定電流	安裝結構
JL-11電流繼電器	1~99.9A	1常開1常閉	5A	凸出式固定
JL-12電流繼電器	1~99.9A	2常開	5A	凸出式固定
JL-13電流繼電器	1~99.9A	2常閉	5A	凸出式固定
JL-21電流繼電器	1~99.9A	1常開1常閉	5A	凸出式插拔
JL-22電流繼電器	1~99.9A	2常開	5A	凸出式插拔
JL-23電流繼電器	1~99.9A	2常閉	5A	凸出式插拔
JL-31電流繼電器	1~99.9A	1常開1常閉	5A	嵌入式插拔
JL-32電流繼電器	1~99.9A	2常開	5A	嵌入式插拔
JL-33電流繼電器	1~99.9A	2常閉	5A	嵌入式插拔
JL-41電流繼電器	1~99.9A	1常開1常閉	5A	導軌式安裝
JL-42電流繼電器	1~99.9A	2常開	5A	導軌式安裝
JL-43電流繼電器	1~99.9A	2常閉	5A	導軌式安裝

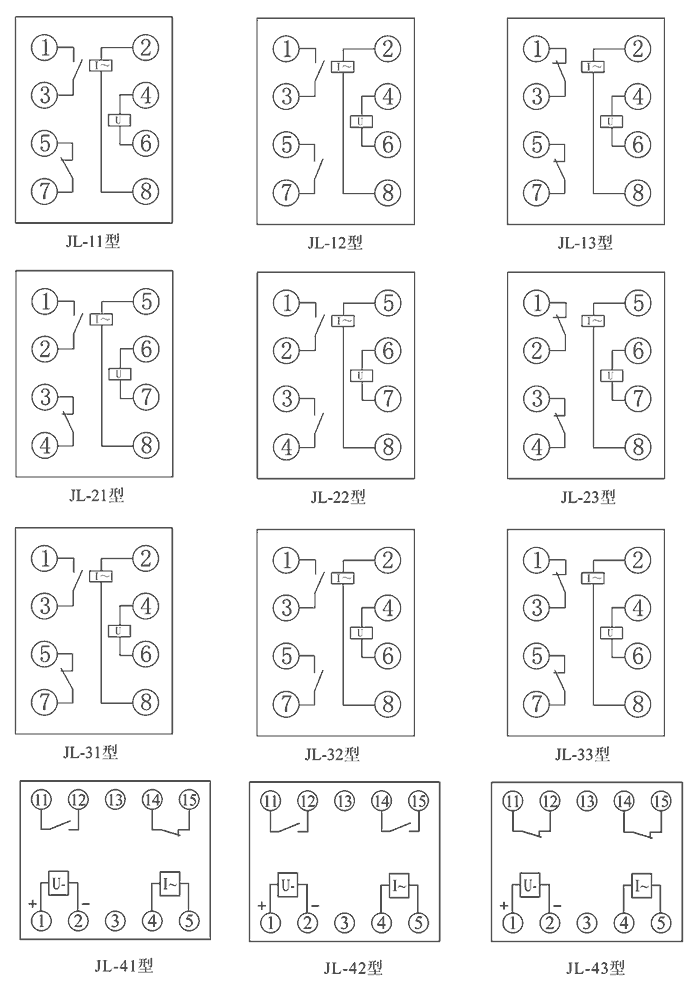

接線圖

JL-33技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	1.1倍整定值≤30ms，2倍整定值≤20ms
返回系數	0.90~0.95
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周?chē)艌?chǎng)強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
